CK系列高效礦漿攪拌槽
所屬分類
產品詳情
CK系列高效礦漿攪拌槽(藥劑攪拌槽)、XTK系列礦漿提升攪拌槽是長沙礦冶研究院研發的擁有自主知識產權的新型漿體攪拌設備，居國際先進技術水平，被授予國家發明獎和發明專利，并列為國家級新產品，廣泛應用于金屬、非金屬選礦及黃金浸出等行業領域。
一、工作原理
CK系列高效攪拌槽采用新穎的下掠式異形攪拌輪結構，通過導流整流裝置的作用，槽內礦漿按“W”形流跡上下激烈循環。同時在槽體與導流整流裝置之間，形成與攪拌輪轉動方向相反的礦漿流，對目的物表面進行強力擦洗，改善了油藥作用條件，強化了礦化效果。老式攪拌槽和本系列高效攪拌槽的礦漿流跡見圖2所示。
二、技術特點
●攪拌強烈均勻，固相不離析、不沉槽，礦化效果好;
●能耗低、油藥彌散均勻、用量少，能耗及油藥用量較常規攪拌槽分別減少20~40%和20%左右;
●攪拌輪及導流整流裝置采用高級耐磨材料，使用壽命長;
●系統停車后槽內無需卸礦即可直接啟動，避免了礦漿流失，減輕了工人勞動強度;
●操作簡便、利用率高。
三、主要技術參數
CK系列高效礦漿攪拌槽主要技術參數
| 參數 規格 |
ΦD(mm) | H(mm) | ΦD0(mm) | H0(mm) | H1(mm) | 功率 | 轉速 | 重量 |
| CK1000 | 1000 | 1000 | 1060 | 1550 | 3500 | 2.2 | 320 | 860 |
| CK1500 | 1500 | 1500 | 1560 | 2225 | 4000 | 5.5 | 220 | 1660 |
| CK2000 | 2000 | 2000 | 2060 | 2905 | 5000 | 7.5 | 210 | 2600 |
| CK2500 | 2500 | 2500 | 2560 | 3470 | 6600 | 11 | 180 | 4150 |
| CK3000 | 3000 | 3000 | 3060 | 4130 | 7000 | 18.5 | 170 | 6230 |
| CK3500 | 3500 | 3500 | 3560 | 4600 | 7500 | 30 | 146 | 10660 |
| CK4000 | 4000 | 4000 | 4060 | 5100 | 8750 | 30 | 146 | 11950 |
| CK4500 | 4500 | 4500 | 4560 | 5600 | 8750 | 45 | 165 | 15340 |
| CK5000* | 5000 | 5000 | 5270 | 7280 | 12000 | 55 | 125 | 25500 |
| CK5000 | 5000 | 5000 | 5270 | 6750 | 12000 | 55 | 125 | 25190 |
| CK5500* | 5500 | 5500 | 5770 | 7800 | 16500 | 75 | 108 | 30530 |
| CK5500 | 5500 | 5500 | 5770 | 7250 | 16500 | 75 | 115 | 30630 |
| CK6000* | 6000 | 6000 | 6270 | 8300 | 16500 | 75 | 108 | 34460 |
| CK6000 | 6000 | 6000 | 6270 | 7750 | 16500 | 75 | 115 | 34480 |
| CK8000* | 8000 | 8000 | 8300 | 10530 | 18000 | 110 | 55 | 57890 |
*:表示減速箱傳動
CK系列高效礦漿攪拌槽主要技術參數
| 規格 參數 |
CK1000 | CK1500 | CK2000 | CK2500 | CK3000 | CK3500 | CK4000 |
| ΦDmm | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 |
| Hmm | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 |
| ΦD0mm | 1060 | 1560 | 2060 | 2560 | 3060 | 3560 | 4060 |
| H0mm | 1680 | 2225 | 2905 | 3470 | 4130 | 4600 | 5100 |
| H1mm | 3500 | 4000 | 5000 | 6600 | 7000 | 8250 | 8750 |
| 功率Kw | 1.5 | 4 | 5.5 | 7.5 | 11 | 18.5 | 18.5 |
| 轉速rpm | 320 | 220 | 210 | 180 | 165 | 145 | 145 |
| 重量Kg | 330 | 1060 | 2160 | 3250 | 4660 | 7180 | 9230* |
| 360 | 1150 | 1760 | 2460 | 4100 | 4950 | 6360** |
注：*表示普槽設備重，**表示防腐槽設備重。
XTK系列礦漿提升攪拌槽主要技術參數
| 型號 名稱 |
XTK-1500 | XTK-2000 | XTK-2500 |
| 槽體內徑φDmm | 1500 | 2000 | 2500 |
| 底徑φDo mm | 1560 | 2060 | 2560 |
| 槽高Hmm | 1800 | 2300 | 2800 |
| 總高Ho mm | 2530 | 3200 | 3770 |
| 提升高度mm | 500-1500 | 500-1500 | 500-1500 |
| 裝機功率kw | 11 | 18.5 | 22 |
| 豎軸轉速rpm | 420 | 356 | 310 |
| 總重kg | 1600 | 2800 | 4260 |

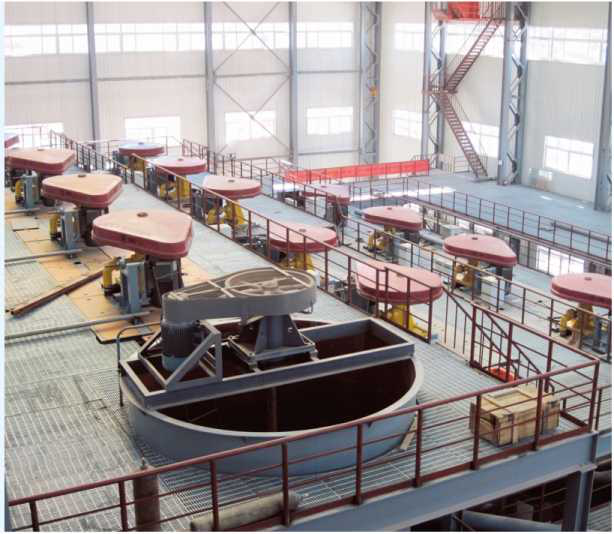

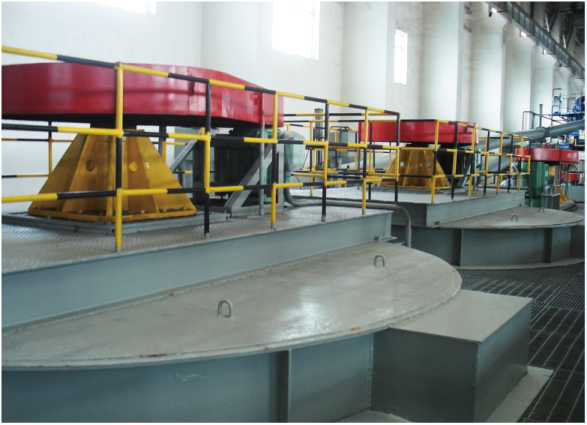

四、應用實例
●武鋼礦業公司、首鋼礦山公司、內蒙古包頭鋼鐵公司、酒鋼選礦廠等鐵礦選礦的廣泛應用：礦漿濃度40%左右，細度-200目75%，攪拌強烈均勻，擦洗充分，節省藥劑20%以上，能量消耗減少20%以上;
●金川有色公司、金堆城鉬業公司、陜西有色、湖南有色、凡口鋁鋅礦、云錫公司等有色金屬：礦漿濃度34%左右，細度-200目75%，藥劑攪拌PH2~4，節省油藥用量20%以上，動力消耗減少25%;
●中國黃金集團內蒙古烏格吐努山礦、紫金礦業青海格耳尼銅礦、河南靈寶金源礦業等稀貴金屬：礦漿濃度40%左右，細度-200目80%，節省藥劑20%以上，能量消耗減少20%以上。
●其它非金屬礦：海濱石英砂、高嶺土等領域取得了良好的經濟效應。
